一、设计依据
1、本设计依据业主提供的初步方案进行设计。 2、国家现行规范和规程。 <钢结构设计规范》 《建筑结构载荷规范》 《建筑抗震设计规范》 《冷弯薄壁型钢结构技术规范》 《钢结构工程施工验收规范》
二、结构设计说明

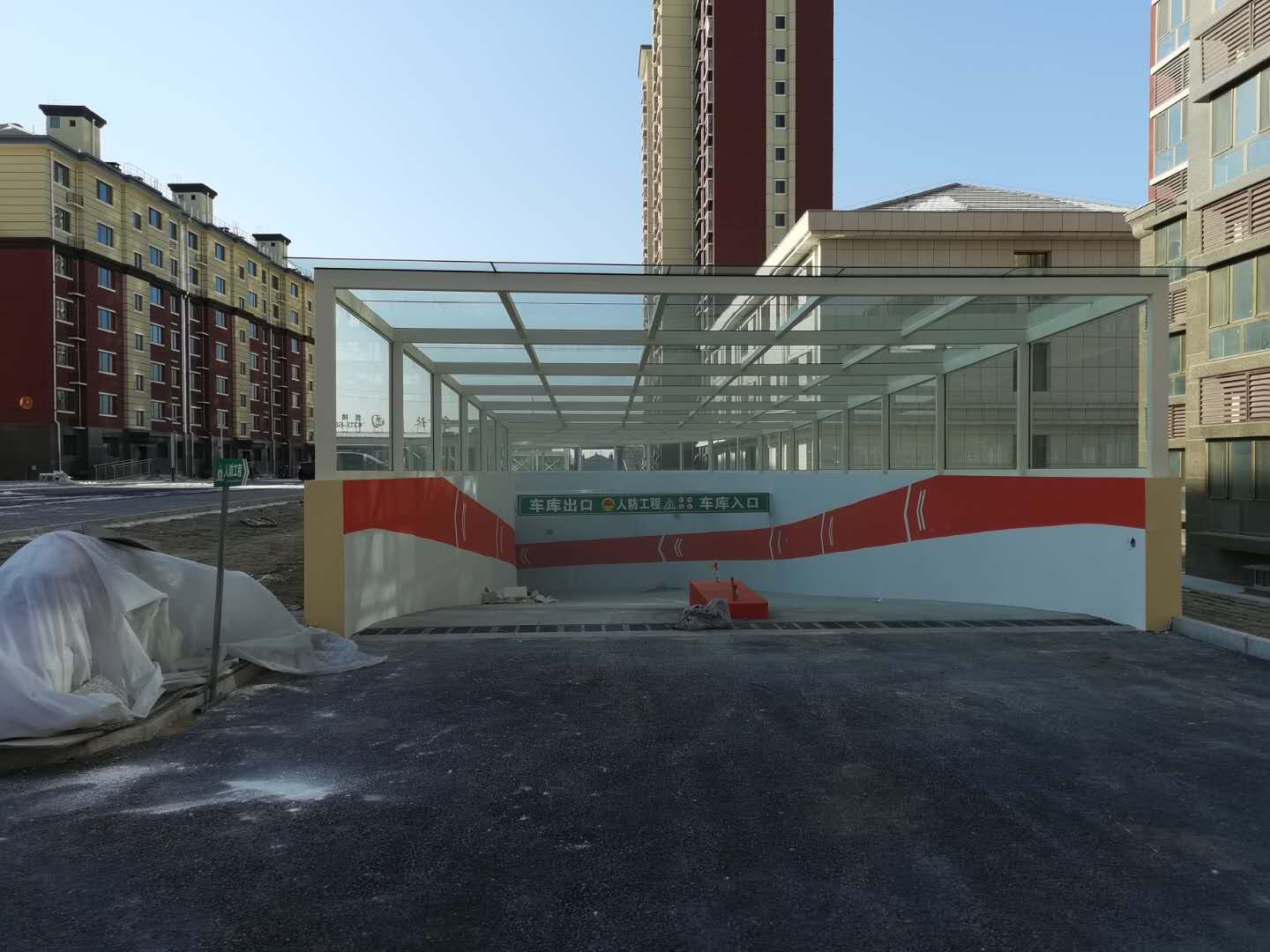

1、雨棚坡度2%，玻璃为12毫米钢化玻璃 2、设计载荷：静载荷0.8kn/平方米 活载荷：0.5kn/平方米 基本风压：0.35kn/平方米
三、材料
1、钢梁采用钢号为0.235B的钢材，其力学性能、化学成分应符合《普通碳素钢》的规定。
2、焊条、手工焊时采用43型焊条，其性能应符合《碳钢焊条》的规定。
3、高强度螺栓采用扭剪型，性能满足《GB3633-83》的标准，强度等级为10.9s
4、钢梁长1600mm,大头高180mm,小头100mm，厚8mm；玻璃为厚12mm钢化玻璃；玻璃尺寸：1000*1750mm和1200*1750mm；基座尺寸：180*250*10mm
四、加工、安装
加工准备及下料→测量放线→预埋件安装处理→悬挂臂安装焊接→校准检验→连接受力拉索安装焊接→防锈喷漆处理→夹胶玻璃加工制作安装→调整检验→上下打胶→修补检验→玻璃清洗→清理现场→竣工验收。
施工工艺及施工要点：
1、加工准备及下料：按照施工图放样，放样和号料时要预留焊接收缩量和加工余量，根据放样作样板。
钢材矫正：钢材下料前必须先进行矫正，矫正后的偏差值不应超过规范规定的允许偏差值，以保证下料的质量。
热加工的型钢先热加工，待冷却后再号孔。 钢板预埋件及其他零件切割钻孔及喷防腐漆处理。
2、测量放线：根据土建标高基准线测预埋件标高中心线，检查预埋件标高偏差、左右偏差。
整理结果，确定预埋件分隔的调整处理方案。 沿楼板外沿弹出墨线定出预埋件顶标高线。
3、预埋件安装处理：定位预埋件安装位置，打钻安装。 要求预埋件位置准确、埋设牢固。
标高偏差不大于9mm，左右位移不大于20mm。
4、校准检验：悬挂臂安装后首先检查现场连接部位的质量。
悬挂臂安装质量主要检查悬挂臂竖向面的不垂直度；受压对悬挂臂竖向面的侧面下垂；悬挂臂坡度。
5、保证悬挂臂符合设计受力状态及整体稳定要求。
6、不锈钢玻璃爪安装焊接：按设计尺寸弹出纵横线及设计标高，用夹具夹紧，进行定位点焊，装配完毕，焊接玻璃爪底座。
7、防锈喷漆处理：应清除熔渣及飞溅物，不锈钢件表面喷白漆多遍防锈喷漆处理。
涂料及漆膜厚度应符合设计要求或施工规范的规定。 以肢型钢内侧的油漆不得漏涂。
8、
玻璃雨棚加工制作安装：按设计要求结合实测尺寸确定玻璃尺寸，以及的水平、垂直位置，厂家加工制作。
玻璃临时固定后进行调整，调整标准横平、竖直、面平。 偏差不得超过规定偏差。
9、调整检验：玻璃进行整体调整检验，调整标准横平、竖直、面平。 偏差不得超过规定偏差。
--------------------------------------------------------
