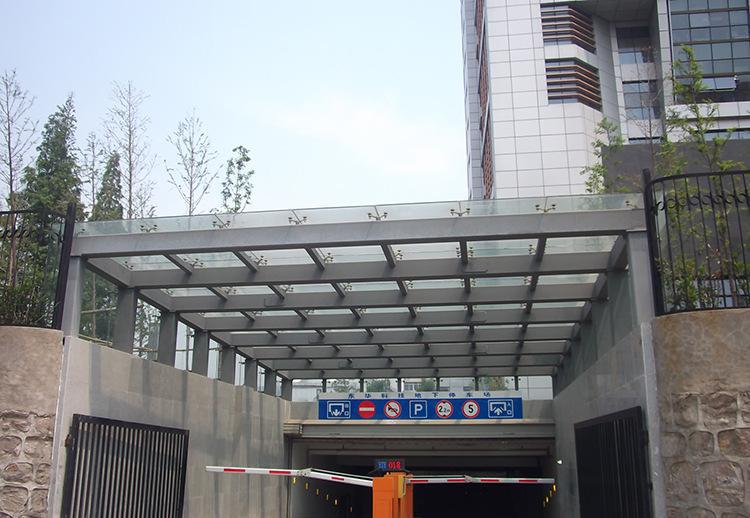

地下车库
出入口玻璃雨棚施工安装要点步骤:
查预埋件标高偏差、左右偏差。整理结果,确定预埋件分隔的调整处理方案。沿楼板外沿弹出墨线定出预埋件顶标高线。 4、预埋件安装处理:定位预埋件安装位置,打钻安装。要求预埋件位置准确、埋设牢固。标高偏差不大于9mm,左右位移不大于20mm。预埋件与墙体固定连接。采用化学锚栓固定。 5、骨架安装采用焊接,需检查焊接节点,工字钢与方管焊接。焊接接头并矫直。采用工字钢接头时,为使接头工字钢与钢板预埋件紧贴,应按设计要求铲去楞角。对接焊缝应在焊缝的两端焊上引弧板,其材质和波口型式与焊件相同,焊后切除并磨平。两侧墙体理石开孔设预埋件。焊接完毕后恢复原有理石墙体。理石材料由甲方提供。 6、防锈喷漆处理:应清除熔渣及飞溅物,不锈钢件表面喷白漆多遍 防锈喷漆处理。涂料及漆膜厚度应符合设计要求或施工规范的规定。以方管外侧的油漆不得漏涂。 7、夹胶玻璃加工制作安装:按设计要求结合实测尺寸确定玻璃尺寸,以及的水平、垂直位置,厂家加工制作。安装玻璃临时固定后进行调整,调整标准横平、竖直、面平。偏差不得超过规定偏差。玻璃采用(6+1.14+6)双面钢化夹胶玻璃。 8、调整检验:玻璃进行整体调整检验,调整标准横平、竖直、面平。偏差不得超过规定偏差。 9、上下打胶:充分清洁玻璃间缝隙,不应有水、油渍、涂料、铁锈、水泥砂浆、灰尘等。充分清洁粘结面,加以干燥。为调整缝的深度,避免三边粘胶。在缝两侧贴保护胶纸保护玻璃不被污染。上下同时打密封胶,注胶后将胶缝表面抹平,去掉多余的胶。注胶完毕,将保护纸撕掉,必要时用溶剂擦拭玻璃。胶在未完全硬化前,不要沾染灰尘和划伤。做防水处理。 10. 骨架制作安装: 框架及梁在厂家预制。现场做局部连接(焊接)。尽量减少现场施工时间。 11、修补检验:局部修补检验。 12、玻璃清洗:整体清洗玻璃尘垢。必要时用溶剂擦拭玻璃 13、清理现场:保护和清洗现场 14、竣工验收:竣工验收 质量控制 质量标准:请参照《钢结构设计规范》 (GB50017—2003)、《钢结构工程施工质量验收规范》(GB50205-2001)、 《玻璃幕墙工程技术规范》(JGJ102—96)和《玻璃幕墙工程质量检验标准》(JGJ/T139—20016) 1.钢骨架安装焊接:安装焊接是雨棚施工中比较繁琐的工序,安装是否准确将影响整过施工过程。测量人员在工作中必须反复校对,确保放线精确,坡度正确。钢骨架与预埋件的连接施工中,必须用合格焊工。焊接、防锈、安装精度必须合格。 2.钢材的品种、规格、型号和质量,必须符合设计要求、实测及有关标准的规定。钢材切割面必须无裂纹、夹渣分层和大于lmm的缺楞。构件外观表面无明显的凹面和损伤,划痕深度不大于0.5mm。焊疤、飞溅物、毛刺应清理干净。螺栓孔光滑,无毛刺。 安全措施 1钢骨架安装时,焊点下方采用接斗及小部分围挡。盛接焊接火花。玻璃安装时,设施工警示牌。采用局部施工法施工。设局部隔离带。并设专人看护。尽量减少影响交通时间。 2.玻璃安装.采用骨架上方搭跳板运送及安装玻璃。由东向西依次安装打胶。下方局部隔离线并专人看管。
《玻璃幕墙工程技术规范》(JGJ102—96)和《玻璃幕墙工程质量检验标准》(JGJ/T139—20016) 1.钢骨架安装焊接:安装焊接是雨棚施工中比较繁琐的工序,
玻璃雨棚安装是否准确将影响整过施工过程。测量人员在工作中必须反复校对,确保放线精确,坡度正确。钢骨架与预埋件的连接施工中,必须用合格焊工。焊接、防锈、安装精度必须合格。 2.钢材的品种、规格、型号和质量,必须符合设计要求、实测及有关标准的规定。钢材切割面必须无裂纹、夹渣分层和大于lmm的缺楞。构件外观表面无明显的凹面和损伤,划痕深度不大于0.5mm。焊疤、飞溅物、毛刺应清理干净。螺栓孔光滑,无毛刺。
--------------------------------------------------------
